1、方案依据
  产品设计依据国家标准和相关标准有关的之规定，以及用户需求的技术规格和要求。
  1.1设备基本技术规格参数 序号 名  称
  规 格 型 号  数 量 安装地点 备 注 1

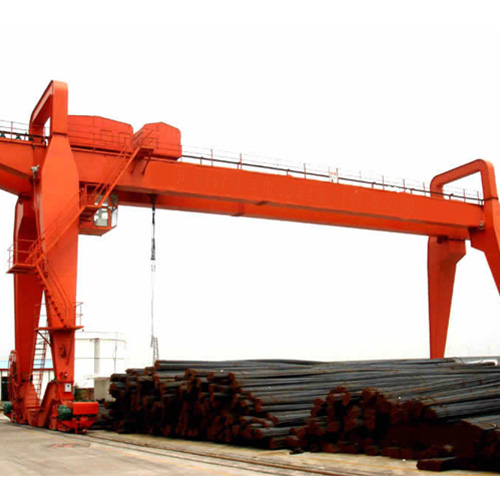

  单主梁吊钩门式起重机 20/5t×18m
  1 室外
  2、技术论述
  我厂是国家起重机专业制造厂家，产品设计工作由厂技术处负责，根据需方提供的技术规格参数及设备的使用环境，严格按标准规定要求，采用CAD优化设计，按GB/T14405的标准规定制造。
  2.起重机组成说明
  该起重机为中级（A5）工作制，主要由桥架、大车、运行机构、小车、电气设备等组成，桥架采用单梁箱型焊接结构，大车运行机构采用分别驱动，全部机构均在操纵室内操纵。
  ①供电方式：小车采用软缆供电，大车采用滑触线供电。
  ②为防止倾翻和大车滑行，特设置手动别轨器及地锚固定。
  ③为了安全使用，在起重机上装有避雷装置。
  ④窗户安装玻璃，能开户玻璃易擦洁更换，内设凸轮控制器，操作方便。
  主要技术参数（见投标设备技术性能参数表）
  2、设备关键零部件选用
  3、电动机均采用YZR系列冶金及起重机专用三相异步电动机。额定电压380V，频率50HZ，绝缘等级F级，防护等级IP44。该系列产品具有较大的过载能力和较好的机械强度，适用于频繁起动、制动，有时超负荷及具有显著振动与冲击的起动的设备。
  4、制动器采用YWZ系列液压推杆常闭式制动器，该系列产品具有运行安全可靠、使机构得以平稳制动的机械制动装置、使用寿命长、维修方便等优点，符合GB6333-86标准要求。
  5、减速器采用ZQ型和ZSC型减速器，符合ZBJ19010标准要求。满足减速器使用寿命。
  6、起重吊钩采用锻造的吊钩，符合GB1051的标准要求，其材质满足GB699-65《优质碳素结构钢号和一般技术条件》中规定的20钢。
  7、滑轮采用铸造件，材质为HT150，满足ZBJ80006-87《起重机用铸造滑轮》滑轮与钢丝绳直径比值h2不小于22.4。
  8、卷筒组采用铸造卷筒，材质不低于HT200的铸铁制造，符合ZBJ80007-87《起重机用铸造卷筒》标准。
  9、钢丝绳采用6W（19）型起重机械用钢丝绳，符合GB1102-74《园股钢丝绳》，强度一般为1400～1700N/mm2之间，按机构的工作级别选择安全系数h=5～7，保证了其使用寿命。
  10、车轮组符合GB4628-84《桥式起重机园柱车轮》标准，车轮材质为ZG50SiMn，热处理硬度，踏面HB≥300~380，深20mm处HB≥260。
  11、起升机构用制动轮，材质不低于GB699中规定的45钢。表面热处理硬度为45~55HRC，深2mm处的硬度40HRC。
  12、重要构件，主梁、端梁、小车架采用GB700-88标准和GB1591-88标准中规定，按表选取。
  构件类别 重要构件
其余构件
  工作环境温度 不低于-20℃ 低于-20～25℃ 不低于-25℃
  工作级别 A1-A5 A6-A7 A1-A7 A1-A7
  钢材 δ≤200mm Q235-BF Q235-B Q235-D Q235-AF
  牌号 δ≥200mm Q235-B Q235-C 16Mn
